ボイラの仕組み

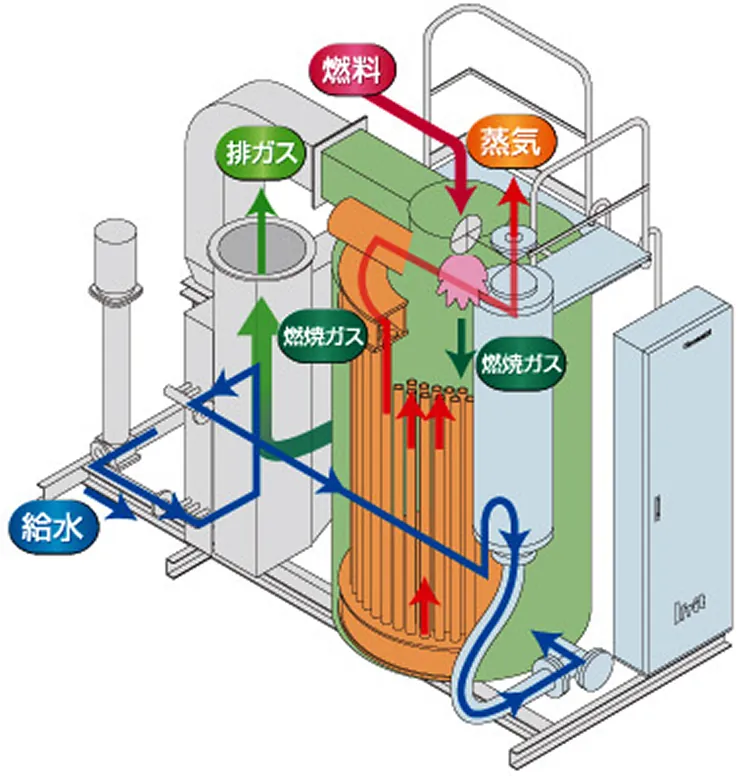

管によって構成され、管の一方から水を送り込み、もう一方から蒸気を取り出す構造のボイラです。
保有水量が少なく、早く蒸気を発生させることができます。
また、コンパクトですから、ボイラの設置スペースは少なくて済みます。

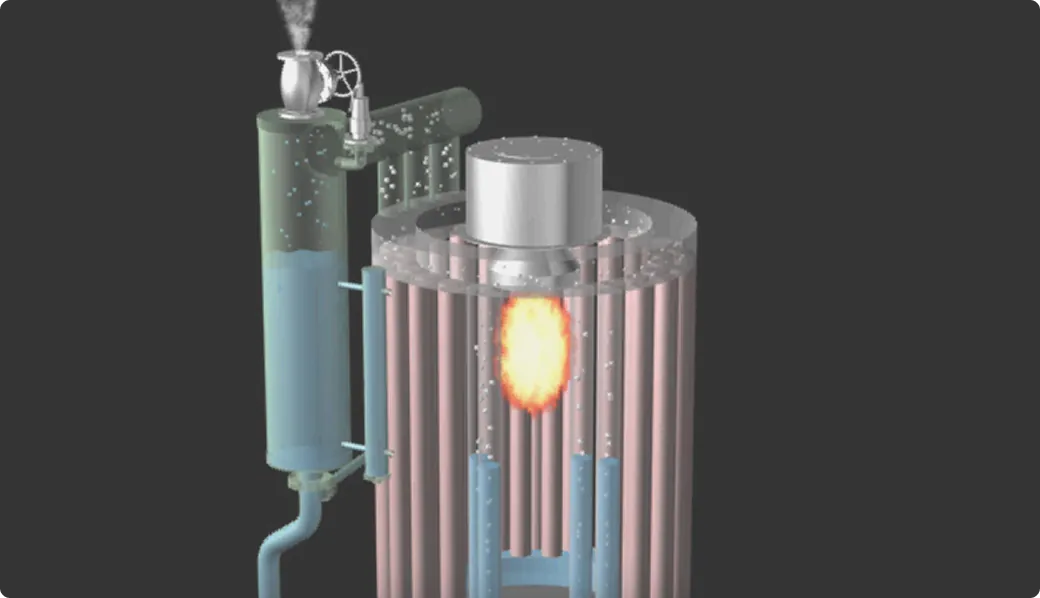

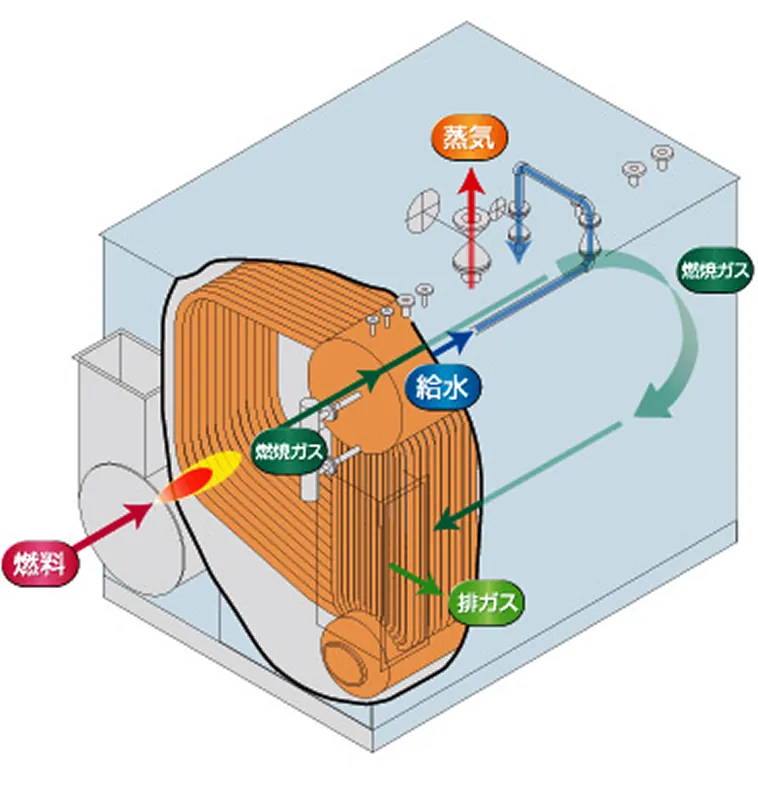

上部と下部のドラムを多数の水管でつないだ構造のボイラです。燃焼ガスで水管を温めることにより蒸気を発生させます。高圧で大容量の蒸気をつくりだすことができ、起動特性に優れたボイラです。耐久性が高く点検が容易で扱いやすいという特徴もあります。

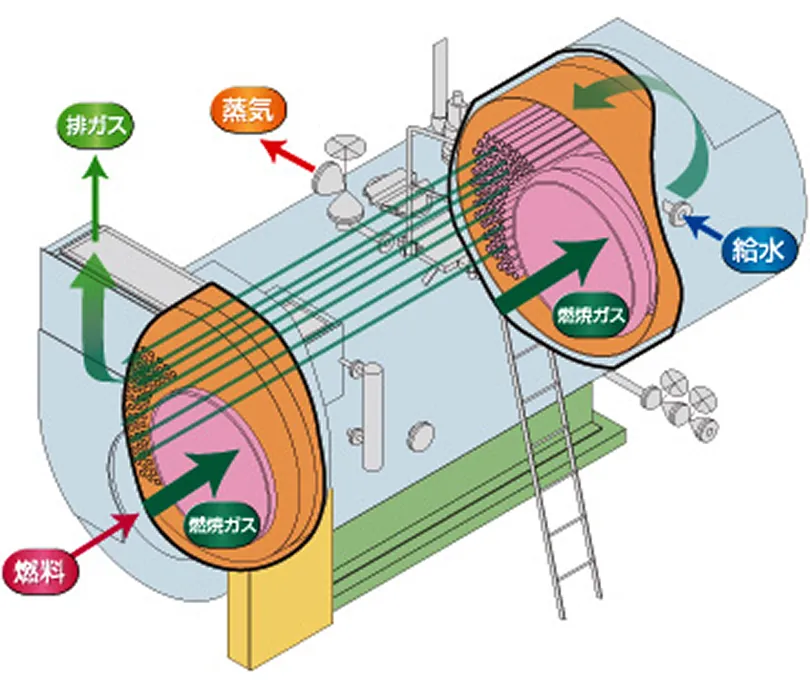

円筒形をした構造のボイラです。水を満たした筒にいくつも煙管を設け、その煙管の中に、燃焼室の燃焼ガスを通すことで水を熱します。保有水量が多く、中容量・低圧の蒸気をつくることが多く、負荷変動による圧力および水位の変動が少ないボイラです。耐久性が高く点検が容易で扱いやすいという特徴もあります。
