長く安心して使用いただける製品設計

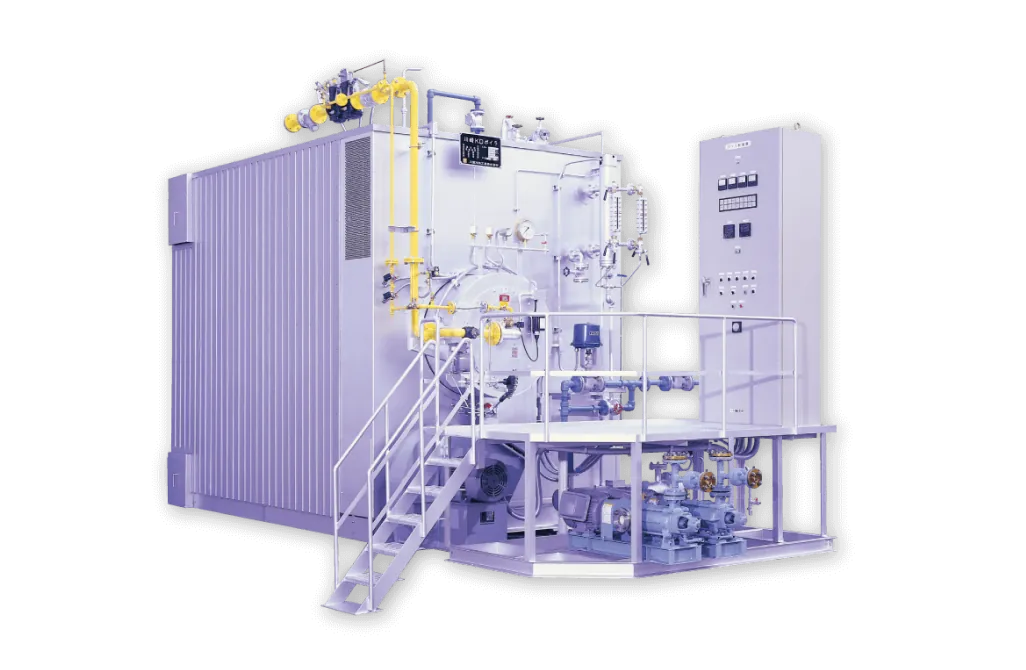

水管ボイラ KD

ガスだき gas type

油だき oil type

実際蒸発量: 4,000～20,000kg/h

特徴

ボイラ効率94%
環境負荷低減
安全と管理コスト削減

省エネ・高効率（蒸気の安定供給）

適正な伝熱面配置と高燃焼効率バーナ採用により高水準のボイラ効率を実現。広いターンダウン比により実運転時の高い水準での燃料削減が可能。
水管配列に碁盤目を採用、油だきでは煤吹き効果も高く水洗が可能なため効率維持が可能。
また、脱気器内蔵により乾き度99.5%以上の良質な蒸気を安定的に供給。

94 %

ボイラ効率 ^*1
10:1

ターンダウン比^*2
99.5 % 以上

蒸気乾き度

※1. 94%以上についても応相談
※2. オプション対応。仕様により異なります。詳細はお問い合わせ下さい。

環境負荷を低減

ガスだきバーナは、先混合式低NOxバーナを採用。
EGI装置の装備によりNOx値が40ppm以下と厳しい環境規制に対応可能。

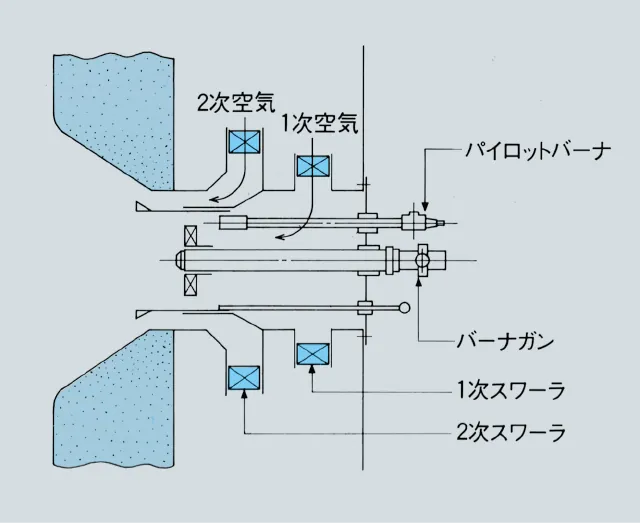

油だきバーナは、自社開発のKTCバーナを採用。
エアレジスター構造の採用で燃焼効率が高く、低NOxな燃焼を実現。

40 ppm 以下

NOx値（都市ガス13A）
低NOxバーナ

NOx削減

管理コスト削減と安全をささえる
機能と構造

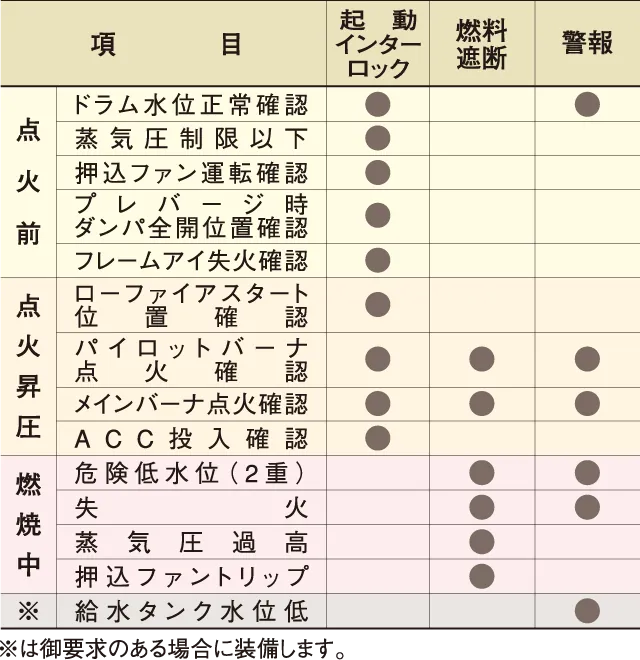

機能構造面で安全性を考慮。
機能面では誤操作のない、全自動制御方式を採用。起動時、停止時はもちろん、運転中負荷を電気式比例制御器で検出し燃料を加減。
また胴内脱気器および気水分離器がドラム、伝熱管の腐食を予防。
構造面では、炉内で入口設置と碁盤目状の水管配列を採用。点検・洗浄がしやすく、安全性を担保。

全自動制御方式

簡単操作
電気式比例制御

運転状況把握
胴内脱気器

腐食防止
ガスシール

ガス漏れ防止

多彩なオプション

お客様のご要望に合わせて、機器仕様をご対応させていただきます。
お気軽にお問い合わせください。

熱管理計器

燃料の合理的使用
遠隔監視装置

安全強化
自動制御

管理コスト削減
省エネ設備

省エネ強化
給水付属設備
蒸気付属設備

各工程の最適化
排ガス付属設備

仕様

製品名	KD
実際蒸発量	4,000～20,000kg/h^※
ボイラ効率	88～94%^※
最高使用圧力	0.98～3.82MPa^※
使用燃料	13A、LPG、水素、各種ガス、A/B/C重油、灯油、軽油
