ด้วยวิธีการแลกเปลี่ยนความร้อนที่ยอดเยี่ยมของวงจรคู่ขนาน ทำให้อัตราการประหยัดพลังงานสูงขึ้น
Efficio มีหลายรุ่นซึ่งมีค่า COP แตกต่างกันไป สามารถลดอัตราการใช้ก๊าซลงเมื่อเปรียบเทียบกับรุ่นเก่า
นอกจากนี้ ด้วยระบบควบคุมอินเวอร์เตอร์สำหรับปั๊มสารละลาย คุณสามารถประหยัดการใช้ก๊าซเชื้อเพลิงได้มากยิ่งขึ้น
ประสิทธิภาพสูง
COP
![COP](../images/efficio-nh-nu-ne01.png)
หมายเหตุ
การคำนวณ COP เป็นไปตามมาตรฐาน JIS
อัตราการใช้เชื้อเพลิงที่ภาระบางส่วน
![อัตราการใช้เชื้อเพลิงที่ภาระบางส่วน](../images/efficio-nh-nu-ne02.png)
หมายเหตุ
1. สภาวะอุณหภูมิที่ช่องทางเข้าของน้ำหล่อเย็นตามที่กำหนดโดยมาตรฐาน JIS (32℃ ที่การทำงาน 100%, 27.5℃ ที่การทำงาน 75%, 23℃ ที่การทำงาน 50%, 18.5℃ ที่การทำงาน 25%)
2. กราฟด้านบนแสดงจุดที่พล็อตไว้สำหรับค่า COP สูงสุด ส่วนค่าที่วัดได้จริงอาจแตกต่างจากนี้เนื่องจากสภาวะของเครื่องจักรและ/หรือไซต์งาน
NE series ทำให้เกิดจุดสมดุลที่เหมาะสมระหว่างต้นทุนเบื้องต้นและต้นทุนการเดินเครื่อง
รุ่นพื้นฐานของ Efficio series
NE series ได้รับการพัฒนาจนมีค่า COP ที่สูงขึ้นและมีน้ำหนักของเครื่องที่เบาลง ด้วยการนำเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงและมีขนาดกะทัดรัดมาใช้ ปรับปรุงการออกแบบแม้ในรายละเอียดที่เล็กที่สุด และการใช้เครื่องแลกเปลี่ยนความร้อนแบบระบายสารทำความเย็นประสิทธิภาพสูง
ระบบควบคุมอินเวอร์เตอร์ปั๊มสารละลายถูกติดตั้งมาเป็นส่วนประกอบมาตรฐาน และช่วยให้สามารถทำงานได้อย่างมีประสิทธิภาพในหลากหลายสภาวะการทำงาน ตั้งแต่ภาระงานระดับต่ำไปถึงสูง ซึ่งทำให้การทำงานมีประสิทธิภาพสูงที่ภาระบางส่วน
นอกจากนี้ NE series ยังมอบประสิทธิภาพของระบบและลดการใช้พลังงานด้วยการขยายขีดจำกัดขั้นต่ำของอัตราการไหลของน้ำหล่อเย็นขณะควบคุมอัตราการไหลแบบผันแปรของน้ำหล่อเย็น
![COP, 1.33, (JIS)](../images/efficio-nh-nu-ne03.png)
![น้ำหนักลดลง 25% เมื่อเทียบกับรุ่นเก่า](../images/efficio-nh-nu-ne04.png)
![ประสิทธิภาพที่ภาระบางส่วนสูงขึ้น, มีการควบคุมด้วยอินเวอร์เตอร์เป็นมาตรฐาน](../images/efficio-nh-nu-ne05.png)
![การลดการใช้พลังงาน, การควบคุมอัตราการไหลแบบผันแปรของน้ำหล่อเย็น 50%→30%](../images/efficio-nh-nu-ne06.png)
NE series
ขนาดทำความร้อน | ขนาดทำความเย็น | เชื้อเพลิง |
---|---|---|
มาตรฐาน | 281 ถึง 3,517 kW (80 ถึง 1,000 USRT) | ก๊าซ น้ำมันดีเซล เชื้อเพลิงแบบผสม |
NU series มีประสิทธิภาพการทำงานที่ภาระบางส่วนสูงยิ่งขึ้นไปอีก
NU series ติดตั้งมาพร้อมกับท่อเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูง และมีค่า COP สูงมากขึ้น
![COP, 1.39, (JIS)](../images/efficio-nh-nu-ne07.png)
![ประสิทธิภาพที่ภาระบางส่วนสูงขึ้น, มีการควบคุมด้วยอินเวอร์เตอร์เป็นมาตรฐาน](../images/efficio-nh-nu-ne05.png)
![การลดการใช้พลังงาน, การควบคุมอัตราการไหลแบบผันแปรของน้ำหล่อเย็น 50%→30%](../images/efficio-nh-nu-ne06.png)
NU series
ขนาดทำความร้อน | ขนาดทำความเย็น | เชื้อเพลิง |
---|---|---|
มาตรฐาน | 281 ถึง 3,517 kW (80 ถึง 1,000 USRT) | ก๊าซ น้ำมันดีเซล เชื้อเพลิงแบบผสม |
NH series มีประสิทธิภาพการทำงานที่สูงยิ่งขึ้นไปอีกตั้งแต่ภาระบางส่วนไปจนถึงภาระเต็มพิกัด
NH series ติดตั้งมาพร้อมกับท่อเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงซึ่งช่วยให้สามารถนำความร้อนกลับมาใช้ได้อย่างมีประสิทธิภาพมากขึ้น ก๊าซไอเสียจากการเผาไหม้จะถูกปล่อยออกมาที่อุณหภูมิ 110℃ โดย Efficio series ในขณะที่รุ่นเก่าจะปล่อยออกมาที่อุณหภูมิ 200℃ คุณสมบัติเหล่านี้ช่วยเพิ่มประสิทธิภาพการทำงานมากยิ่งขึ้น
![COP, 1.43, (JIS)](../images/efficio-nh-nu-ne08.png)
![ประสิทธิภาพที่ภาระบางส่วนสูงขึ้น, มีการควบคุมด้วยอินเวอร์เตอร์เป็นมาตรฐาน](../images/efficio-nh-nu-ne05.png)
![การลดการใช้พลังงาน, การควบคุมอัตราการไหลแบบผันแปรของน้ำหล่อเย็น 50%→30%](../images/efficio-nh-nu-ne06.png)
NH series
ขนาดทำความร้อน | ขนาดทำความเย็น | เชื้อเพลิง |
---|---|---|
มาตรฐาน | 281 ถึง 3,517 kW (80 ถึง 1,000 USRT) | ก๊าซ |

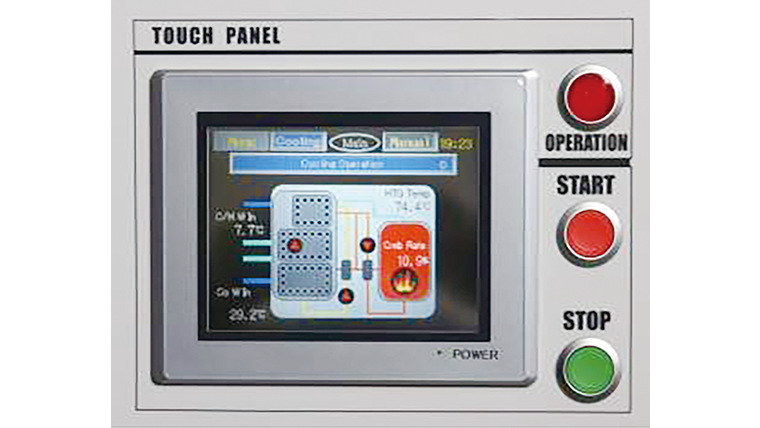

แผงควบคุมการทำงานที่มีหน้าจอแบบสัมผัส
หน้าจอสีแบบสัมผัสขนาด 5.7 นิ้ว เป็นอุปกรณ์มาตรฐานที่ติดตั้งมาพร้อมกับแผงควบคุม
สามารถควบคุมการทำงานได้ง่ายดาย เพียงแค่ทำตามระบบควบคุมโปรแกรมตามลำดับที่แสดงบนหน้าจอสัมผัส ยืนยันสภาวะการทำงาน กราฟแนวโน้ม สัญญาณเตือนก่อนเกิดเหตุการณ์ และการเกิดเหตุการณ์ผิดปกติตามที่แสดงบนหน้าจอสัมผัส
![แผงควบคุมการทำงานที่มีหน้าจอแบบสัมผัส](../images/efficio-nh-nu-ne13.png)
ตัวอย่างหน้าจอ

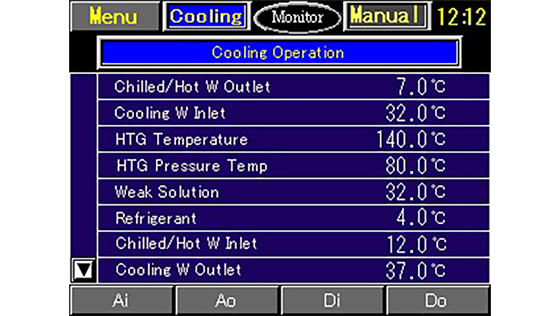

![การแสดงอุณหภูมิ](../images/efficio-nh-nu-ne14.png)
การแสดงอุณหภูมิ

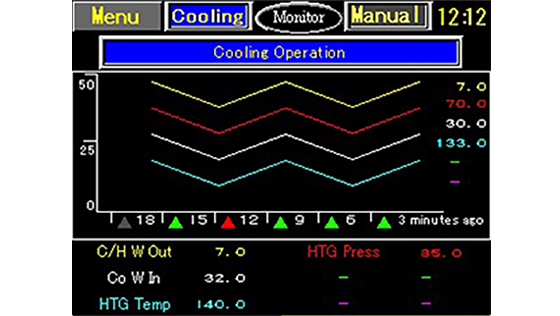

![กราฟแนวโน้ม](../images/efficio-nh-nu-ne15.png)
กราฟแนวโน้ม
![สัญญาณเตือนก่อนเกิดเหตุการณ์](../images/efficio-nh-nu-ne16.png)

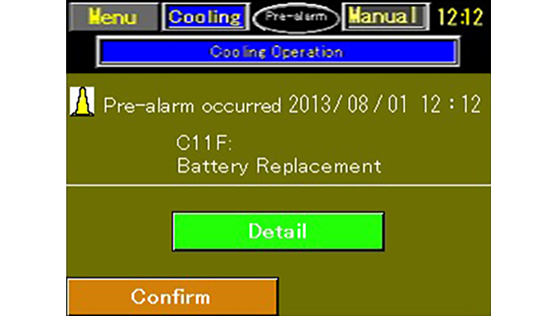

สัญญาณเตือนก่อนเกิดเหตุการณ์
![การเกิดเหตุการณ์ผิดปกติ](../images/efficio-nh-nu-ne17.png)

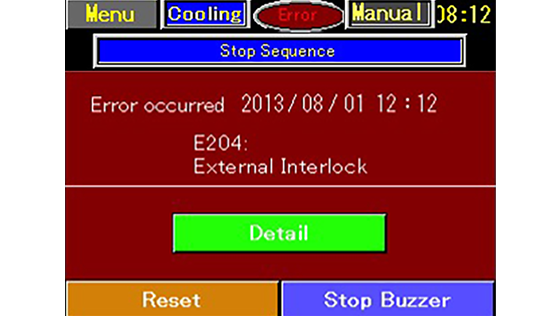

การเกิดเหตุการณ์ผิดปกติ
ข้อมูลจำเพาะ
Efficio แบบใช้การเผาไหม้โดยตรง | |||
---|---|---|---|
NE series | NU series | NH series | |
กำลังผลิตน้ำเย็น | 281 ถึง 3,517 kW (80 ถึง 1,000 USRT) | ||
COP (JIS) | 1.33 | 1.39 | 1.43 |
อุณหภูมิน้ำเย็น | 12.0℃→7.0℃15.0℃→7.0℃ | ||
อุณหภูมิน้ำหล่อเย็น | 32.0℃→37.2℃ | 32.0℃→37.1℃ |
รายชื่อรางวัลที่ได้รับ
- 2018: รางวัลเทคโนโลยี (The Japan Gas Association)
- 2015: รางวัลการจัดการฝั่งอุปสงค์—รางวัลจากประธานศูนย์เทคโนโลยีฮีตปั๊มและการกักเก็บความร้อนแห่งประเทศญี่ปุ่น (Heat Pump & Thermal Storage Technology Center of Japan)
*ประเภทการประหยัดพลังงาน
