PRODUCTION FACILITY

パレット積み替えシステム

倉庫内パレットから輸送向けパレットへの重袋の積替えを自動化。
１台２役で省スペース化を実現。

【主な仕様】

設置スペース

W5m x 9m x H7m(左図の実績値。レイアウトはご要望に応じて検討します。)
処理速度

400袋/時間
対象袋

最大25kg(クラフト重袋※、ポリエチレン重態)

納入後のアフターサービスも当社にて実施します。
※内容物により吸着テストにて確認が必要です。

標準レイアウト/システム構成

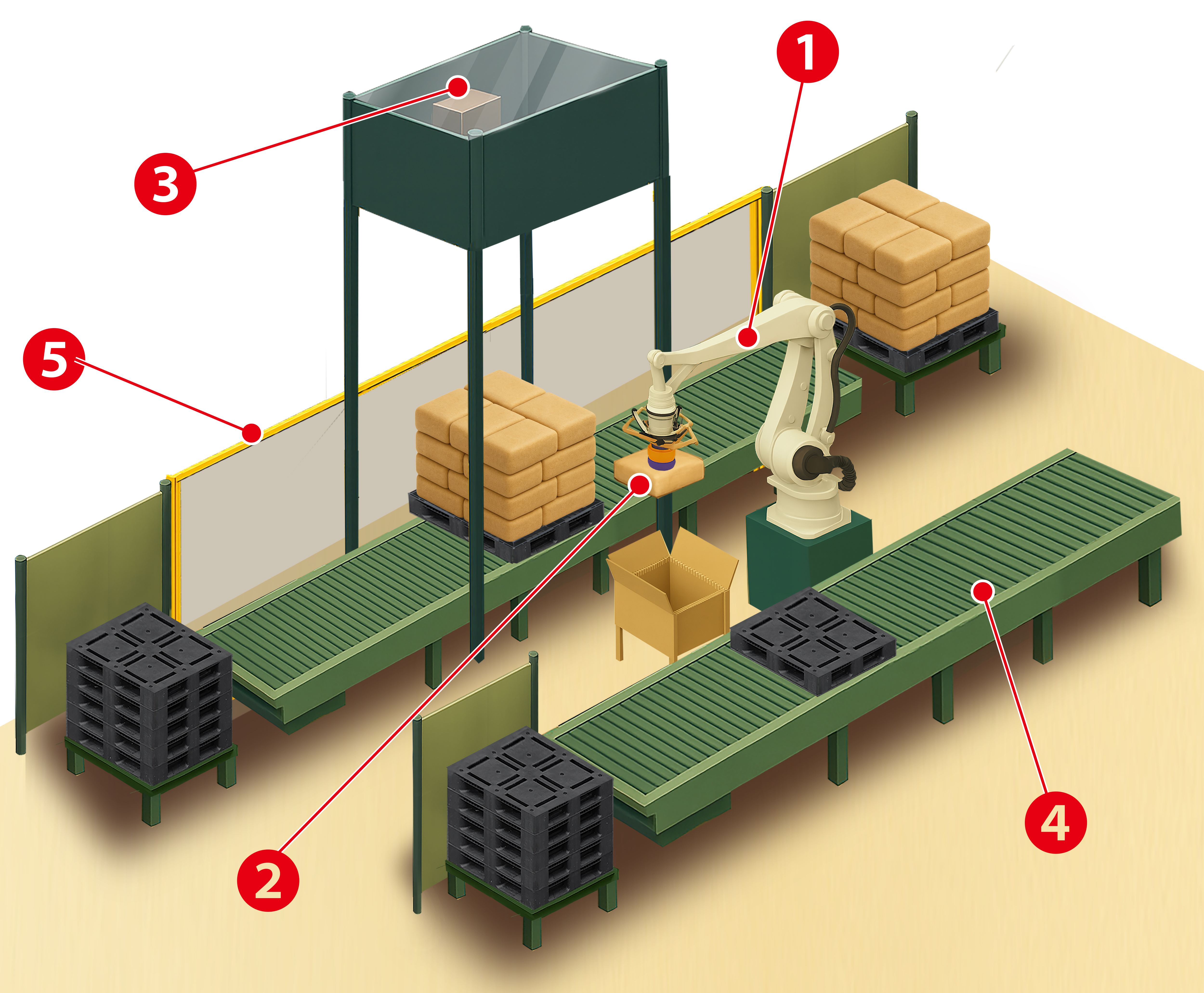

システム構成イメージ図（安全柵は省略しています。）

【主要システム構成】

#

名称

 仕様
1

ロボットアーム

 Kawasaki CP1800L
2

搬送ハンド

 吸着パッド方式
3 ビジョンカメラ
4 搬送コンベア
5 安全柵

オプション仕様：荷崩れ防止装置（接着剤塗布、ラップフィルム）、出荷用パレットマガジン、保管用パレット段積み装置、搬送時落下防止チャック、ライトカーテン

【ハンドの適用例】

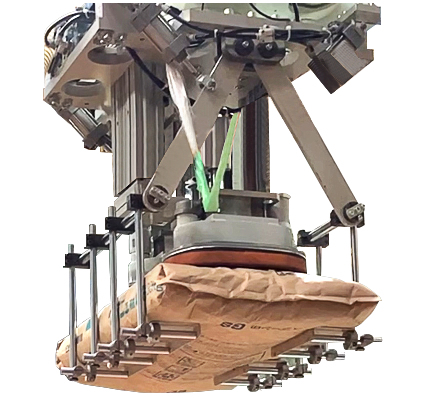

  • 吸着ハンドリング機構
    パレット積替システムにて使用。
    基本部分の流用で段ボールのパレタイズにも対応します。

  • チャック機構
    爪によってすくい上げる機構と上からワークを押さえる機構の併用で確実に把持。袋物の高速パレタイズに最適です。
