Test facilities試験設備

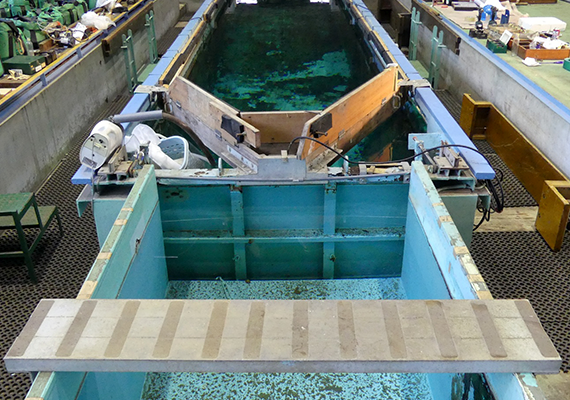

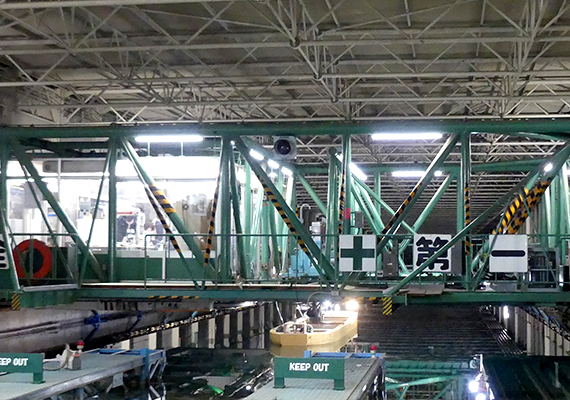

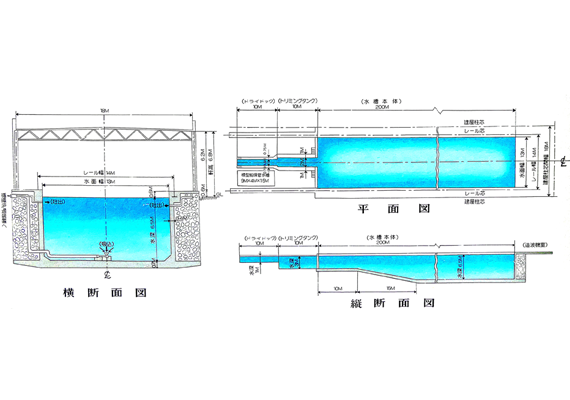

水槽Towing tank

• •
  •
  •
  •

• 寸法（Dimensions）	Length × Width × Water depth
  本水槽（Main tank）	200.0m × 13.0m × 6.5m
  トリミングタンク（Trimming tank）	10.0m × 2.0m × 3.0m
  ドライドック（Dry dock）	10.0m × 1.4m × 1.0m

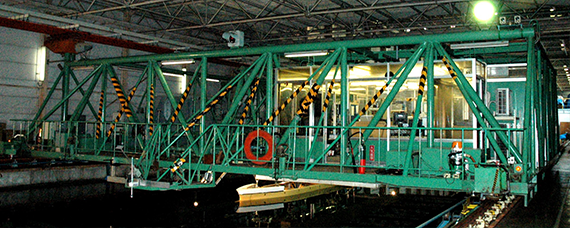

曵引車Towing carriage

•

• 仕様（Spec）
  寸法（Dimensions）	13.25m × 15.0m × 3.5m （Length × Width × Height）
  速度（Speed）	max. 6.0m/s
  加速度（Acceleration）	max. 0.06G
  走行モード（Running mode）	定速、逓増、逓減、周期変動 （Constant, Gradual increase, Gradual decrease, Periodic fluctuation）

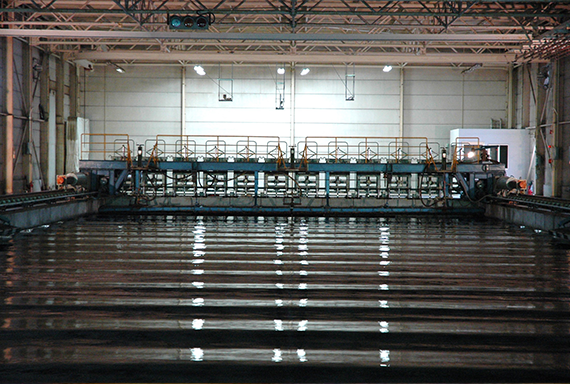

造波装置Wave generator

•

• 仕様（Spec）
  形式（Type）	電動油圧駆動12分割プランジャー型 （Electro-hydraulic plunger type（12 sections））
  生成波（Waves）	規則波、不規則波 （Regular and Irregular waves）
  	波長（Wave lenght）	max. 15m
  	波高（Wave height）	max. 0.4m

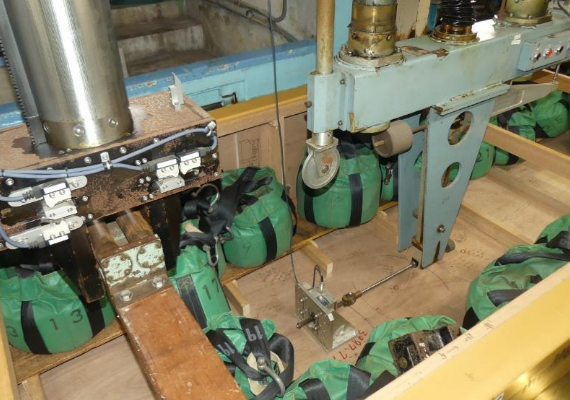

抵抗試験機Resistance test setup

•

• 仕様（Spec）
  検力計容量（Dynamometer capacity）	30kgf, 50kgf

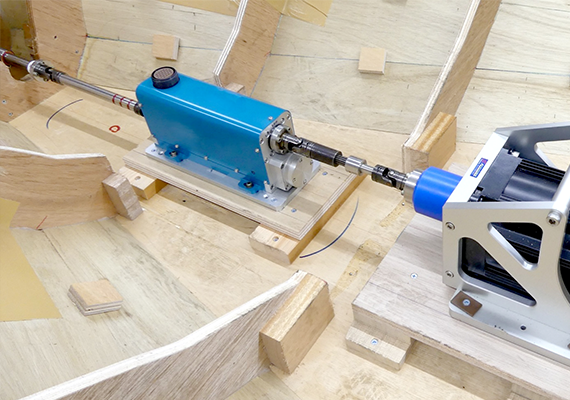

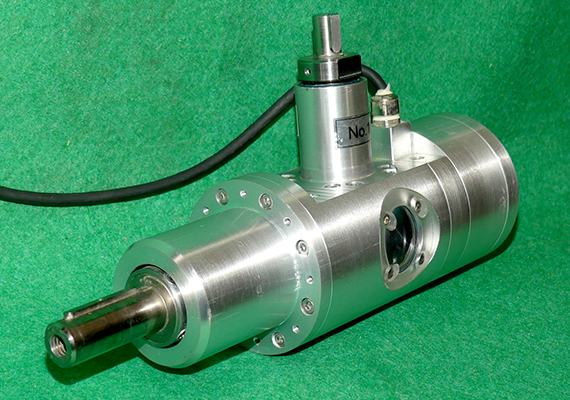

自航試験機Self-propulsion test setup

• •
  •
  •

• 仕様（Spec）
  検力計容量（Dynamometer capacity）
  汎用型（Normal type） 推力（Thrust） 12kgf, 40kgf トルク（Torque） 0.5kgf-m, 2.0kgf-m
  防水型（Waterproof type） 推力（Thrust） 25kgf トルク（Torque） 1.0kgf-m

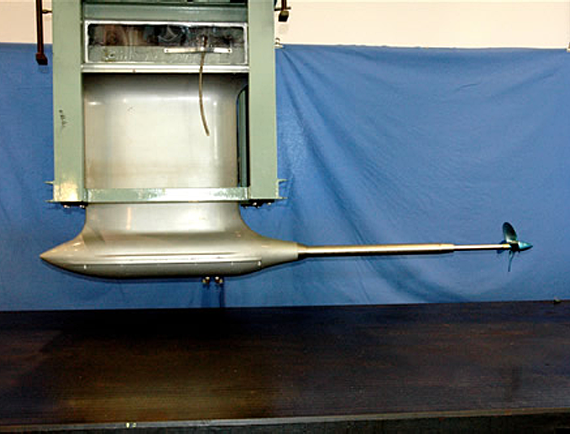

推進器単独試験機Propeller Open water Test device

•

• 仕様（Spec）
  検力計容量（Dynamometer capacity）
  推力（Thrust） 40kgf, 80kgf トルク（Torque） 2.0kgf-m, 4.0kgf-m

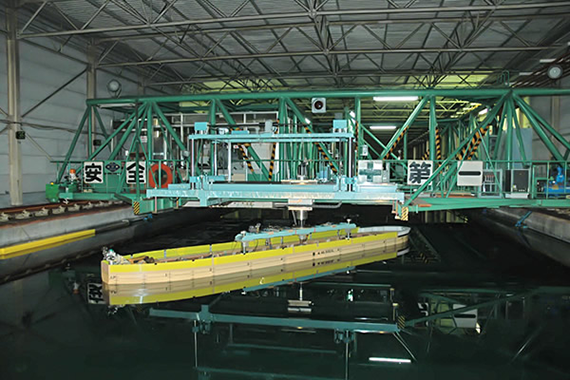

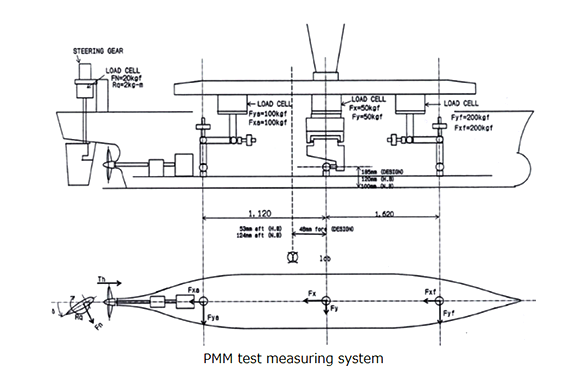

PMM試験機Planar Motion Mechanism (PMM) test setup

•
•

• 仕様（Spec）
  方式（Type）	電動モーター方式（Electric motor type）
  振幅（Amplitude）	左右揺 Sway ±1.6m 船首揺 Yaw ±40°
  周期（Frequency）	max. 0.2Hz
  検力計容量（Dynamometer capacity）
  船体（Hull） 50kgf, 100kgf, 200kgf 舵（Rudder） 20kgf, 2kgf-m

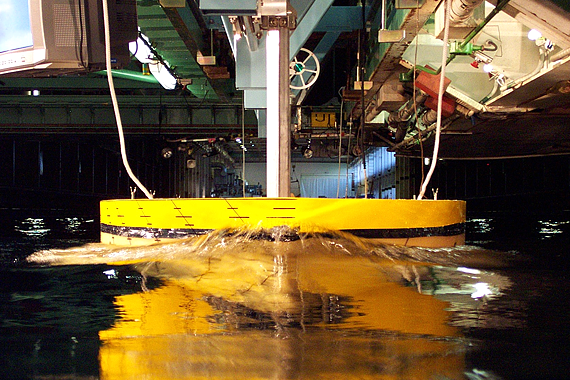

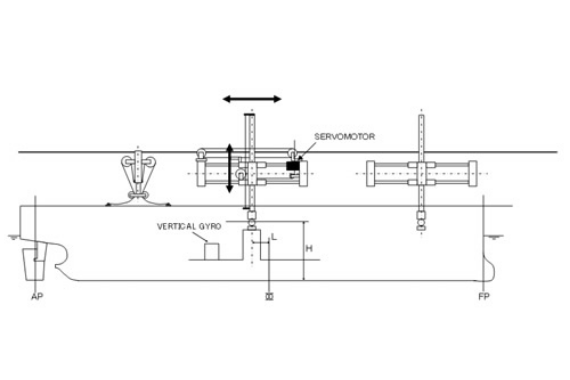

波浪中試験機Ship motion measuremet setup

•
•

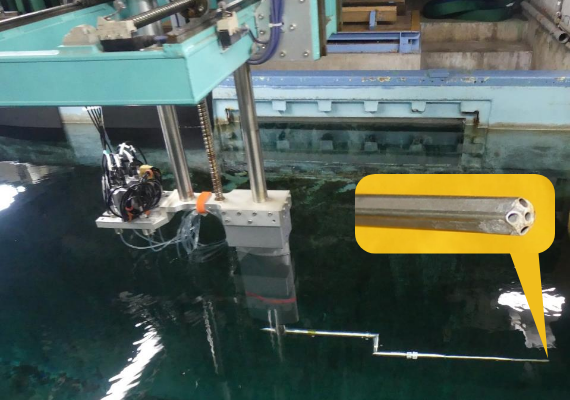

伴流計測装置Automatic pitot-tube traverse device

•

• 仕様（Spec）
  範囲（Range）	左右（Side） ±300mm 上下（Vertical） ±200mm
  速度（Speed）	40mm/s
